Wie man mit Excel-Bordmitteln und etwas Kreativität eine ganz passable Infografik erstellt


Vor ein paar Wochen hatte ich hier auf dem Blog eine Infografik zum Thema „Spam“ veröffentlicht. Seither kamen immer wieder Anfragen von Lesern, die gerne wissen möchten, wie man so etwas mit Excel bewerkstelligt.

Da so etwas mit einigem Aufwand verbunden ist, habe ich einen zweiteiligen Workshop daraus gemacht.

Also kurz in die Hände gespuckt und los geht’s mit Teil 1!

Infografik: Das Ziel

Für Übungszwecke ist es am einfachsten, eine bereits fertige Infografik in Excel nachzubauen. Daher habe ich für diesen Workshop auf ein Werk von wrike.com zum Thema „Projektmanagement“ zurückgegriffen. (An dieser Stellen vielen Dank nochmal an Frau Bernhard, die mir erlaubt hat, die Infografik hierfür zu verwenden).

So also sieht das Original aus, an das wir möglichst nahe herankommen wollen:

Jeder ist ein Projektmanager, aber nicht jeder kann Projekte managen (#Infografik)
Infographic brought to you by Wrike

Mit den Rohdaten fängt es an

Hinter fast jeder Infografik steckt Zahlenmaterial, das in Form mehr oder weniger ausgefeilter und/oder kreativer Diagramme aufbereitet werden soll. So auch in unserem Fall. Daher klopfen wir zuerst die Rohdaten in ein leeres Arbeitsblatt. Um sich die anschließende Arbeit etwas zu erleichtern, sollte man die Texte so formulieren, dass sie gleich als Diagrammüberschriften und Legenden verwendet werden können.

Die fertige Datei für den heutigen Teil 1 des Workshops kannst du dir hier herunterladen.

Für die ersten beiden Aussagen der Infografik sieht das z.B. so aus:

Statische Inhalte + Formeln

Statische Inhalte + Formeln

Die Werte in den grün hinterlegten Zellen habe ich einfach eingetippt, rechts daneben sind kleine Formeln, die die Differenz zu 100% berechnen. Natürlich hätte man auch hier den Wert fest eintragen können, aber so kann man später mit den grünen Einträgen herumspielen und sich die Auswirkungen in der Grafik ansehen, ohne jeden Wert zu Fuß neu berechnen zu müssen.

Auch bei den anderen Aussagen bin ich ähnlich vorgegangen. Die grünen Werte sind statisch, die weißen per Formel berechnet:

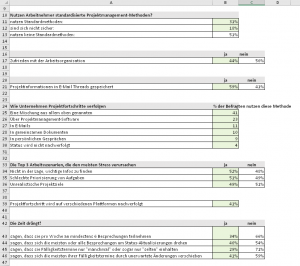

Die gesamte Rohdatentabelle

Die gesamte Rohdatentabelle

Damit ist die Basis geschaffen und wir können uns an die Vorbereitung der Diagramme machen.

Eigene Farbvorlage erstellen

Zur heutigen Aufgabenstellung gehört auch, die vorhandene Infografik auch hinsichtlich der Farbgestaltung möglichst gut zu treffen. Um nicht hinterher jede Farbe in den späteren Diagrammen einzeln ändern zu müssen, werden wir mit einer Farbpalette arbeiten. Excel liefert ab Werk eine große Zahl an vordefinierten Farbvorlagen, von denen wir uns eine aussuchen und an unsere Vorstellungen anpassen werden.

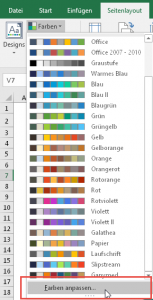

In der Registerkarte „Seitenlayout“ öffnen wir die Schaltfläche „Farben“ und klicken ganz unten in der Liste auf „Farben anpassen…“

Vordefinierte Farbpaletten

Vordefinierte Farbpaletten

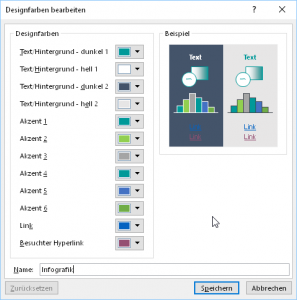

Im folgenden Fenster lassen sich für die unterschiedlichsten Elemente nach Belieben eigene Farben definieren und die fertige Palette unter einem eigenen Namen speichern. Rechts im Fenster wird in einer kleinen Vorschau angezeigt, wofür die Farben verwendet werden:

Eigene Farben definieren

Eigene Farben definieren

Die neue Palette taucht danach ganz oben in der Auswahlliste auf:

Benutzerdefinierte Farbpalette

Benutzerdefinierte Farbpalette

Bei Bedarf lässt sich über einen Rechtsklick auf den Eintrag die Farbpalette nachträglich nochmal bearbeiten und anpassen.

Das erste Diagramm

Bevor es an die Grafik geht, erstellen wir ein neues Arbeitsblatt und bringen oben einen Kasten für die Überschrift an. Dazu wird einfach der Zellbereich B1:L3 verbunden, mit einer Farbe aus unserer neuen Farbpalette eingefärbt und mit einer Überschrift versehen:

Der Überschriftenblock

Der Überschriftenblock

Jetzt aber kommt endlich das erste Diagramm: Gemäß Vorlage sollen zwei Ringdiagramme dargestellt werden. Genau genommen sind es zwei separate Diagramme mit jeweils einem Ringdiagramm. Markieren wir dazu im Blatt mit den Rohdaten den Bereich A5:C6 und erstellen über das Menü „Einfügen“ das Ringdiagramm:

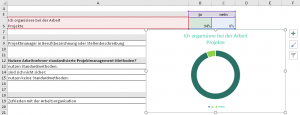

Das erste Diagramm

Das erste Diagramm

Das noch markierte Diagramm schneiden wir mit Strg+X aus und fügen es in dem vorbereiteten leeren Arbeitsblatt mit etwas Abstand zum Überschriftenkasten mit Strg+V wieder ein. Genau nach dem gleichen Schema erstellen wir anschließend ein zweites Ringdiagramm für den Quellbereich A8:C9 und platzieren dieses rechts neben dem ersten:

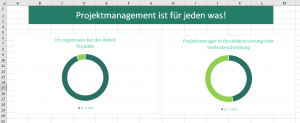

Die beiden Ringdiagramme in der Rohfassung

Die beiden Ringdiagramme in der Rohfassung

Nun geht es an’s Finetuning, denn folgende Punkte sollen geändert werden:

  • Startpunkt des Rings soll gedreht werden
  • der Ring soll dicker werden
  • Prozentangaben direkt an den Ringsegmenten
  • Legende (ja/nein) soll rechts positioniert werden

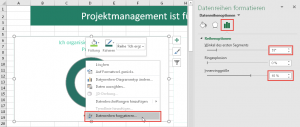

Dazu muss der Ring markiert und per Rechtsklick das Menü „Datenreihe formatieren“ aufgerufen werden. Nun öffnet sich rechts der entsprechende Arbeitsbereich mit den Datenreihenoptionen. Verändere hier den Winkel des ersten Segments auf 55 % und die Innenringgröße auf 65 %:

Datenreihenoptionen anpassen

Datenreihenoptionen anpassen

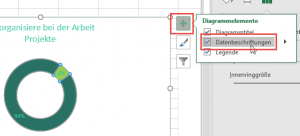

Über einen Klick auf das Plus-Symbol rechts neben der Grafik fügen wir die Datenbeschriftung dazu:

Datenbeschriftungen hinzufügen

Datenbeschriftungen hinzufügen

Die Beschriftung wird momentan noch im Ring gezeigt, aber das werden wir später noch ändern.

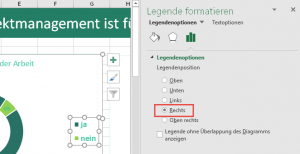

Im nächsten Schritt klicken wir die Legende an und positionieren diese auf der rechten Seite des Diagramms. Die Schriftgröße wird über das Startmenü auf 14 erhöht:

Legende formatieren

Legende formatieren

Zurück zu den Datenbeschriftungen. Die Prozentangaben sollen entsprechend unserer Vorlage außerhalb des Diagramms angezeigt werden. Markieren wir also die erste Datenbeschriftung: Der erste Klick markiert beide Datenbeschriftungen, der zweite nur noch den gewünschten Datenpunkt. Danach kann die Prozentangabe einfach mit der Maus aus dem Diagramm an die gewünschte Position gezogen werden. Zwecks besserer Lesbarkeit ändern wir noch die Schriftgröße auf 18 und Fettdruck. Anschließend das gleiche Spiel für den anderen Datenpunkt.

Nun passen wir die Überschrift noch auf Schriftgröße 16 und Fettdruck an, und zu guter Letzt entfernen wir noch den Rahmen um das Diagramm herum:

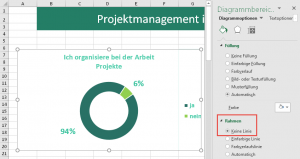

Diagrammrahmen entfernen

Diagrammrahmen entfernen

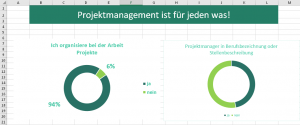

Zum Schluss soll das Ganze ungefähr so aussehen:

Die beiden Ringdiagramme im Vergleich

Die beiden Ringdiagramme im Vergleich

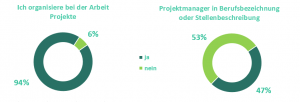

Jetzt kommt das zweite Diagramm rechts daneben dran. Die Anpassungen sind die gleichen wie beim ersten Diagramm, mit der einzigen Ausnahme, dass die Legende links statt rechts positioniert wird. In unserer Vorlage ist zwischen den beiden Ringdiagrammen nur eine Legende zu sehen. Dazu verwenden wir einen kleinen optischen Trick: Wir schieben einfach das linke Diagramm soweit über das rechte, dass sich die beiden Legenden überlappen:

Die fertigen Ringdiagramme

Die fertigen Ringdiagramme

Warum habe ich nicht einfach bei einem der beiden Diagramme die Legende ganz ausgeblendet?
Weil sich dadurch automatisch die Größe des Diagramms verändert und wir schließlich zwei gleich große Diagramme haben wollen.

Eine kleine Erläuterungsbox

In der Original-Infografik befindet sich unter den ersten beiden Diagrammen eine kleine Textbox mit weiteren Informationen. Hierfür verbinden wir die Zellen B22:L23 und färben diese mit einem dezenten Grünton aus unserer Farbpalette ein. Dann stellen wir die horizontale und vertikale Ausrichtung für den Kasten auf zentriert und aktivieren auch gleich noch den Textumbruch:

Textkasten vorbereiten

Textkasten vorbereiten

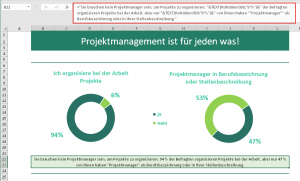

Im erläuternden Text sollen die Prozentangaben aus den Diagrammen erscheinen. Daher verwenden wir für die Zelle B22 eine Formel, die auf die entsprechenden Zellen in der Rohdatentabelle zugreift:
="Sie brauchen kein Projektmanager sein, um Projekte zu organisieren. "&TEXT(Rohdaten!B6;"0 %")&" der Befragten organisieren Projekte bei der Arbeit, aber nur "&TEXT(Rohdaten!B9;"0 %")&" von ihnen haben ""Projektmanager"" als Berufsbezeichnung oder in ihrer Stellenbeschreibung."

Um diesen ersten Infoblock optisch noch ein wenig abzuschließen, fügen wir noch eine mitteldicke, dunkelgrüne Rahmenlinie oberhalb der Diagramme und unterhalb des Textkastens ein. Wenn wir nun noch die Gitternetzlinien ausschalten (Menü Ansicht | Gitternetzlinien), sieht unser Werk doch schon ganz passabel aus, oder?

Formel für dynamische Inhalte

Formel für dynamische Inhalte

Diagramm Nummer 2

Auch für die nächste Aussage in unserer Infografik kommt ein Kreisdiagramm zum Einsatz, auch wenn es Ähnlichkeit mit einem Ringdiagramm hat. Allerdings werden wir wieder auf ein paar grafische Tricksereien zurückgreifen, um einigermaßen an das Original heranzukommen.

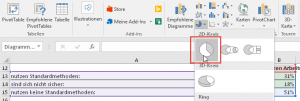

Als Datenquelle dient der Bereich A12:B15 in der Rohdatentabelle, nur diesmal eben mit einem normalen Kreisdiagramm. Das Diagramm wird anschließend wieder ausgeschnitten und in unser Infografik-Blatt unten eingefügt:

Ein Kreisdiagramm erstellen

Ein Kreisdiagramm erstellen

Da wir für diesen Block nur ein Diagramm benötigen, ziehen wir es etwas größer auf, so dass es sich ungefähr von B26 bis L43 erstreckt. Beginnen wir dann mit den einfachen Dingen:

Die Überschrift wird auf Schriftgröße 16 und fett gesetzt, die Legende blenden wir diesmal ganz aus (Legende anklicken und auf die Entf-Taste drücken). Danach markieren wir den Kreis und ändern in den Datenreihenoptionen den Winkel des ersten Segments auf 245 Grad:

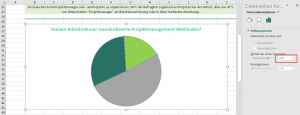

Datenreihenoptionen anpassen

Datenreihenoptionen anpassen

Jetzt kommt die Datenbeschriftung: Über das große Pluszeichen rechts neben dem Diagramm die Option „Datenbeschriftung“ markieren und dann über den schwarzen Pfeil rechts daneben „Weitere Optionen…“ auswählen.

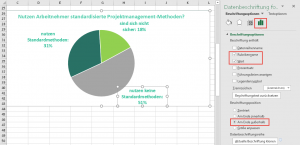

In den Beschriftungsoptionen werden Rubrikenname, Wert angehakt und als Beschriftungsposition „Am Ende außerhalb“ markiert. Schließlich ändern wir die Schriftgröße auf 14 fett und haben damit folgendes Ergebnis:

Beschriftungsoptionen anpassen

Beschriftungsoptionen anpassen

Wie bekommt man jetzt aber den optischen Effekt mit dem Innenkreis hin, der in der Original-Infografik verwendet wird?

Ganz einfach: Mit einer normalen Kreisform! Über das Menü Einfügen | Formen | Kreis wird einfach ein Kreis über dem Diagramm aufgezogen. Dabei die Umschalttaste gedrückt halten, um eine richtige Kreisform und keine Ellipse zu bekommen. Hier musst du einfach ein wenig herumspielen, bis du mit Größe und Position zufrieden bist.

Als Füllfarbe verwendest du ein helles Grau mit 40 % Transparenz. Für die Linie nimmst du die weiße Farbe und eine Linienstärke von 1,5 Punkt und das war’s auch schon:

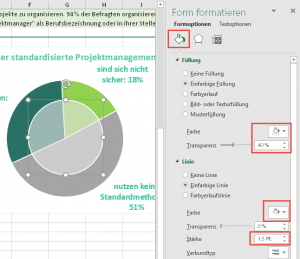

Optischer Trick mit Kreisform

Optischer Trick mit Kreisform

Ein kleiner schmutziger Trick mit einer tollen Wirkung! Jetzt wieder eine dunkelgrüne Rahmenlinie für die Zellen C44:L44 und auch dieses Diagramm ist fertig.

Zwei Balken und ein paar Smilies

Als nächstes kommen zwei Balkendiagramme. Für das linke Diagramm nehmen wir den Quellbereich A18:C19, als Diagrammtyp „Gestapelten Balken (100%)“:

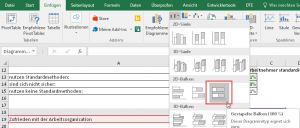

Gestapeltes Balkendiagramm erstellen

Gestapeltes Balkendiagramm erstellen

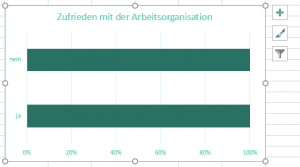

In dieser Rohform ist das Diagramm noch weit von dem entfernt, was wir gerne hätten:

Balkendiagramm in der Rohform

Balkendiagramm in der Rohform

Entfernen wir zuerst die Überschrift (anklicken und die Entf-Taste drücken), ebenso die Achsenbeschriftungen unten, die beiden Kategorienbeschriftungen (ja / nein) und schließlich auch noch die Gitterlinien. Auch hier reicht es, das jeweilige Element anzuklicken, so dass die Markierungspunkte erscheinen, und dann beherzt die Entfernen-Taste drücken. Es bleiben zwei „nackte“ grüne Balken übrig.

Um nun einen einzigen, zweigeteilten Balken zu bekommen, müssen nur die Zeilen/Spalten gewechselt werden:

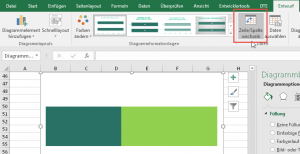

Vertauschte Zeilen und Spalten

Vertauschte Zeilen und Spalten

Jetzt wird das Diagramm noch verkleinert, so dass es am Ende ungefähr über dem Zellbereich C46:F50 liegt. Dann wird über das Pluszeichen noch die Datenbeschriftung eingeblendet. Hier brauchen wir nur den Wert für den dunkelgrünen Balken, den wir mit der Maus anschließend aus dem Balken herausziehen und noch auf Schriftgröße 16 und fett anpassen.

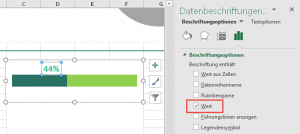

Beschriftung einfügen und anpassen

Beschriftung einfügen und anpassen

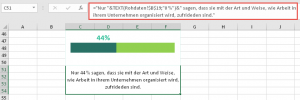

Für den erläuternden Text darunter werden die Zellen C50:F54 verbunden, horizontal und vertikal zentriert und der Zeilenumbruch wird auch noch aktiviert. Dann kommt folgende Formel in die Zelle:
="Nur "&TEXT(Rohdaten!$B$19;"0 %")&" sagen, dass sie mit der Art und Weise, wie Arbeit in ihrem Unternehmen organisiert wird, zufrieden sind."

Textblock mit dynamischen Inhalten

Textblock mit dynamischen Inhalten

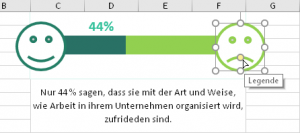

Fehlen nur noch die beiden Smilies. Du ahnst es schon: Auch hier kommen einfache Formen zum Einsatz. Über das Menü Einfügen | Formen wählst du das lachende Smiley-Symbol aus. Über die Zeichentools änderst du noch die Füllfarbe, Konturfarbe und Strickstärke (über Formkontur), bis du zufrieden damit bist und schiebst den Smiley an den linken Balkenrand.

Über Strg+C und Strg+V kopierst du diesen Smiley, passt die Farbe auf den hellgrünen Balken an und legst ihn an das rechte Ende. Und für den traurigen Mund musst du nur die kleine gelbe Markierung nach oben ziehen:

Form einfügen: Smileys

Form einfügen: Smileys


Fertig!

Und genau nach dem gleichen Schema wird das zweite Balkendiagramm rechts daneben erstellt. Als Datenquelle dient hier der Bereich A22:C23 in der Rohdatentabelle. Für die beiden Symbole an den Balkenenden kannst du dir entweder passende Grafiken im Internet suchen (Nutzungsrechte beachten!) oder – sofern du Office-365 im Einsatz hast – du kannst auf die integrierten Symbole zurückgreifen: Einfügen | Symbole

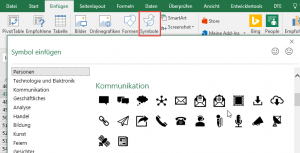

Symbole einfügen

Symbole einfügen

Danach sollten deine Diagramme ungefähr so oder so ähnlich aussehen:

Der fertige zweite Abschnitt

Der fertige zweite Abschnitt





Und das war es für den ersten Teil des Workshops. Du hast schon gesehen, dass es zwar etwas Zeit kostet, einigermaßen ansprechende Infografiken zu erstellen, aber letztendlich ist es doch nicht so schwierig. Und mit ein wenig Einfallsreichtum und kleinen Tricks lassen sich allerhand optische Aha-Effekte erzielen.

Im zweiten Teil werden wir restlichen Elemente die Infografik behandeln. Und ich hoffe, du bist dann auch wieder dabei.
