Du kennst doch auch diese russischen Holzpuppen, die ineinander gestapelt werden? Sie heißen Matrjoschka. Auf einem ähnlichen Prinzip basiert das spezielle Excel-Diagramm, das ich dir heute zeigen möchte. Also ein Diagramm im Diagramm.
Quasi ein Matrjoschka-Diagramm, nur nicht ganz so schön. Oder vielleicht doch?
Und so geht’s:
Am Anfang steht das Säulendiagramm
Die Ausgangslage ist eine Umsatztabelle nach Region und Jahren, die grafisch dargestellt werden soll:
Die Ausgangstabelle
Dazu verwende ich ein einfaches 2D-Säulendiagramm. Es wird zuerst die ganze Datentabelle markiert, einschließlich der Gesamtzeile, und dann über das Menü Einfügen | Säulendiagramm ein 2D-Säulendiagramm erstellt:
Einfügen eines 2D-Säulendiagramms
Das Ergebnis sieht dann etwa so aus: Die Region sind unten auf der X-Achse angeordnet und jedes Jahr stellt einen Balken dar.
Das Standard-Diagramm
Da ich für dieses Beispiel eine Gruppierung nach Jahren und nicht nach Regionen möchte, werden die Zeilen und Spalten einfach vertauscht. Dazu wird bei noch markiertem Diagramm das Entwurf-Menü in den Diagrammtools aufgerufen und die entsprechende Funktion ausgewählt:
Zeilen und Spalten werden vertauscht
Danach sieht das Diagramm so aus:
Gruppierung nach Jahren
Kleiner Tipp:
Wenn dir die vorgeschlagenen Diagrammfarben nicht gefallen, kannst du mit wenigen Klicks die Farbpalette umstellen. Zuerst wählst du im Menü „Seitenlayout | Farben“ die gewünschte Farbpalette aus:
Farbschema anpassen
Und nun kannst du in den Diagrammtools unter „Entwurf | Farben“ ändern die Kombination auswählen, die dir am besten gefällt:
Die gewünschte Palette auswählen
Was an dem Standard-Säulendiagramm nicht so optimal ist, sind die separaten Balken für die Gesamtwerte. Das Bild wirkt dadurch etwas zerrissen und unruhig auf den Betrachter. Und genau an dieser Stelle kommt das Matrjoschka-Diagramm zum Einsatz.
Das Diagramm im Diagramm
Zuerst entfernen wir nacheinander ein paar nicht benötigte Elemente, indem wir diese nacheinander Anklicken und jeweils mit der Entf-Taste löschen:
- Diagrammtitel
- Legende
- Y-Achse
- Gitternetzlinien
Übrig bleibt folgendes Diagramm:
Nicht benötigte Elemente werden entfernt
Als nächstes sollen die Gesamtbalken jeweils hinter die Balken für die einzelnen Regionen geschoben werden. Dazu müssen die anderen Datenreihen auf die Sekundärachse verlagert werden. Klicke dazu irgendeinen Datenbalken an und rufe dann in den Diagrammtools das Menü „Entwurf | Diagrammtyp ändern“ auf. Dort setzen wir bei allen Einträgen – außer bei Gesamt – das Häkchen „Sekundärachse“:
Datenreihen auf Sekundärachse schieben
Nach einem Klick auf OK kannst du im Diagramm die neu eingefügte Werteskala auf der rechten Seite löschen (Anklicken und mit Entf-Taste löschen). Danach sollte das Diagramm so aussehen:
Die Gesamtsäulen liegen im Hintergrund
Jetzt passen wir die Säulen der einzelnen Regionen etwas an. Markiere dazu die erste kleine Säule im Vordergrund und rufe über einen Rechtsklick die Option „Datenreihen formatieren“ auf. Dadurch wird rechts der entsprechende Arbeitsbereich eingeblendet und wir können jetzt bequem alle weiteren Einstellungen vornehmen:
Datenreihen formatieren
Setze jetzt die Reihenachsenüberlappung auf -5% und die Abstandsbreite auf 25%:
Überlappung und Breite verändern
Nun kommen die Gesamtsäulen an die Reihe. Klicke die erste davon an und ändere dann die Reihenachsenüberlappung auf 0% und die Abstandsbreite auf 5%:
Reihenoptionen für Gesamtsäulen anpassen
Da diese Säulen jetzt sehr dominant sind, ändern wir noch die Füllfarbe und den Rahmen. Markiere unter „Füllung“ die einfarbige Füllung und wähle eine dezente Farbe aus, z.B. helles Gelb. Für den Rahmen nehmen wir eine einfarbige Linie in roter Farbe und passen die Stärke auf 1,75 Pt. an:
Füllung und Rahmen anpassen
Durch den Einsatz von Primär- und Sekundärachse und die entsprechende Anpassung der Säulenbreite entsteht auf diese Weise der Eindruck eines Diagramms im Diagramm.
Feintuning

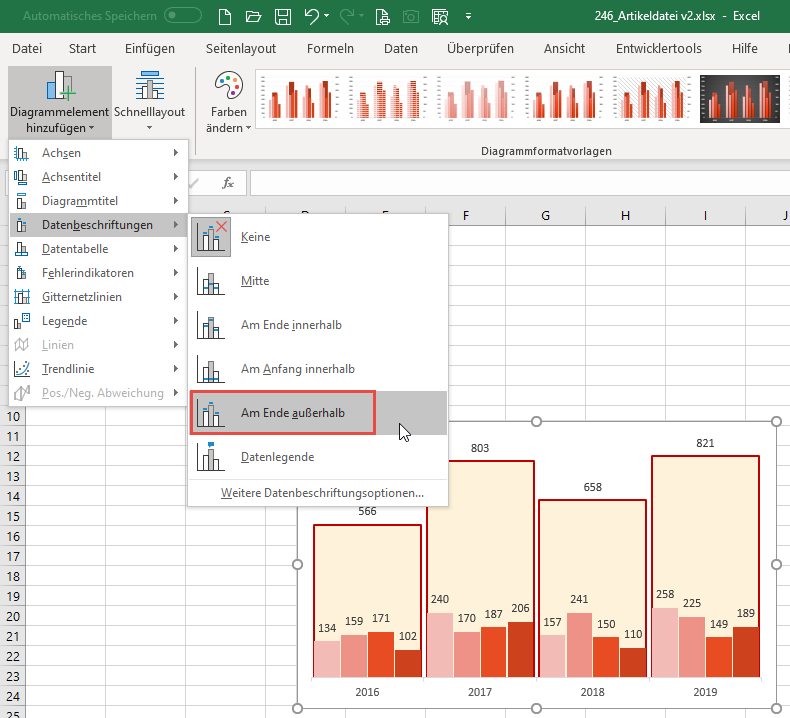

Um die Lesbarkeit zu verbessern, fügen wir zum Schluss noch die Datenbeschriftungen ein. Achte dabei darauf, dass kein Datenbalken markiert ist, sondern nur das Diagramm als Ganzes. Danach wählst du in den Diagrammtools das Menü „Entwurf | Diagrammelement hinzufügen | Datenbeschriftungen | Am Ende außerhalb“:
Datenbeschriftung einfügen
Du kannst nun je nach Geschmack doch wieder die Legende einblenden („Entwurf | Diagrammelement hinzufügen | Legenden | Unten“) oder alternativ über den Säulen noch den Datenreihennamen anzeigen lassen. Klicke dazu auf den Wert über dem ersten Balken und setze dann in den Beschriftungsoptionen das Häkchen bei „Datenreihenname“. Als Trennzeichen wählst du „Neue Zeile“:
Datenreihenname anzeigen
Das Ganze wiederholst du für die anderen Datenbalken. Bei den Gesamtsäulen reicht es, die Schrift etwas größer und fett zu setzen, so dass am Ende folgendes Bild herauskommt:
Das fertige Diagramm im Diagramm
Damit lassen sich sowohl die einzelnen Regionen miteinander vergleichen, aber eben auch die Gesamtwerte für die Jahre, ohne dass das Diagramm zerfleddert wirkt.
Und falls du dich jetzt fragst, wo denn die Matrjoschkas geblieben sind? Bitteschön:
Für Hartgesottene: Ein echtes Matrjoschka-Diagramm
Du musst dazu nur anstelle der einfarbigen Füllung die entsprechenden Bilder auswählen:
Bildfüllung statt Füllfarbe
Ja, die Figuren wachsen tatsächlich mit, wenn sich die Werte verändern! Aber ich behaupte nicht, dass das wirklich hilfreich ist… 😉
(Die fertige Beispieldatei kannst du dir hier herunterladen)
P.S. Die Lösung ist immer einfach. Man muss sie nur finden.
(Alexander Solschenizyn)
P.P.S. Das Problem sitzt meistens vor dem Computer.
